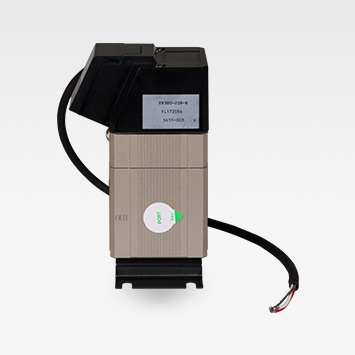

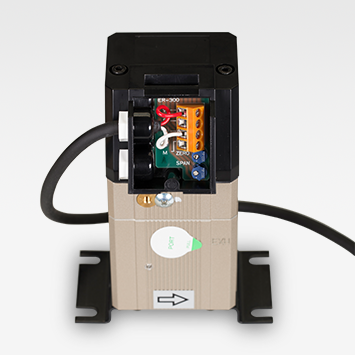

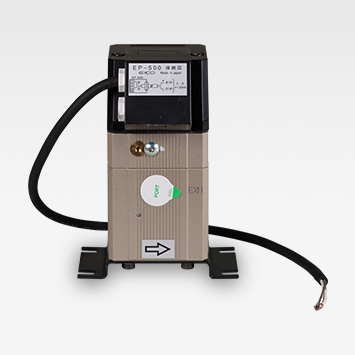

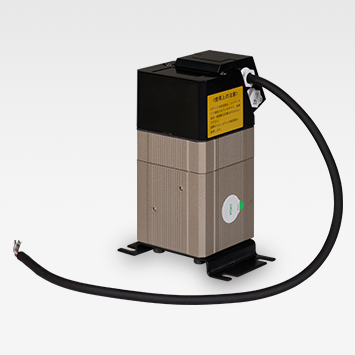

EP-500
電空変換器 EP-500 は電圧指令を与えれば、指令に比例した空気圧を出力する装置です。
EP-500の特徴
- アナログ出力
- 互換性有り
- 半導体圧力センサと電子回路による フィードバック方式で、高精度で安定した圧力制御が可能です。
- EP-500はノズルフラッパ機構のアクチュエータに圧電素子を使用しているため、外部振動に強く、小型で、自由に取付けることが出来ます。
- 集中排気方式のため、周囲の環境を汚しません。
- 従来機 EP-300 及び EP-400 と互換性があります。
以下のような空気圧制御を必要とする広い範囲に使用可能です。
- エアブレーキ制御
- タッチ圧制御
- ダンサ機構等のフォースバランス制御
EP-500の製品スペック
| 型式 | ●ブースターアンプ EPA-300B（ボックス型）、EPA-300S（シャーシ型） ●電空変換器 EP-504、EP-505、EP-506、EP-507 |
|---|---|
| 電源 | ●ブースターアンプ AC100 又は200V（50／60Hz） |
| 入力 | ●ブースターアンプ DC0～5V ●電空変換器 入力電流範囲：DC4～20mA 入力インピーダンス：500Ω以下 |
| 出力 | ●ブースターアンプ DC4～20mA EPA-300B ：出力電流計有り EPA-300S ：出力電流計無し |
| 使用周囲環境 | 使用温度範囲：5～50℃ |
| 質量 | 0.9kg |
| 使用流体 | 圧縮清浄空気 |
| 供給圧力 | EP-504：0.5MPa-0,+0.1MPa EP-505：0.6MPa-0,+0.1MPa EP-506：0.7MPa-0,+0.1MPa EP-507：0.8MPa-0,+0.1MPa |
| 制御圧力範囲 | EP-504：0.005～0.4MPa EP-505：0.005～0.5MPa EP-506：0.005～0.6MPa EP-507：0.005～0.7MPa |
| 直線性 | EP-504：±1.0%FS EP-505：±0.85%FS EP-506：±0.7%FS EP-507：±0.7%FS |
| ヒステリシス | EP-504：2.0%FS EP-505：1.7%FS EP-506：1.4%FS EP-507：1.4%FS |
| 最大流量 | 2000L/min(ANR) |
| 空気消費量 | 3L/min(ANR) |
| ステップ応答性 | 2sec以下(無負荷,FS時) |
| 耐振動性 | 39m/s2 (4G)以下 |
| 接続口径 | Rc 1/4 |
