LSP

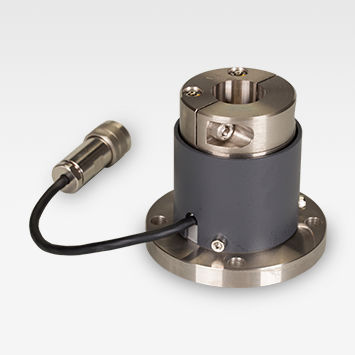

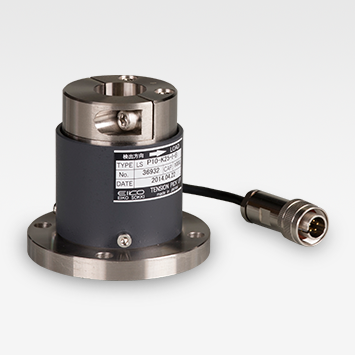

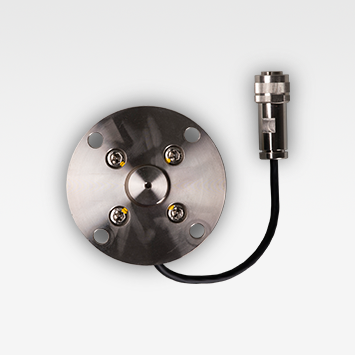

本検出器はひずみゲージを検出素子として用いた同軸型のテンションピックアップです。
LSPの特徴
- 即納可
- 防爆仕様有
- コンパクト
- 簡易取付
- 同軸型
- ベアリング受け型
- 小型
- 同軸型なので、いんろうの使用により組み立て時の芯出し調整が不要
- ベアリング受け型と固定軸型の2種があり、何れも組み立て後にローラを簡単に取り外すことが出来る為、メンテナンスが簡単
- 検出器には調整部分が全く無く、同タイプの物は全て互換性がある
- 精度が良く、ゼロ点の狂いもほとんどない
- 取り付け方法、ローラの軸寸法は従来のLS-Zと同一
- 構造上、ローラ等の偏心も検出されにくくなっており、従来型のLS-Zシリーズと比較して一段と特性が向上している
- 変位量が小さく走行中機材に与える影響も少なく済む
- 取付アダプターが３種類用意されており、フレームの内側、外側どちらにも取付け可能。また、いんろうがある為、検出器を取外したり交換した場合でも位置の再現性がある
- 固定軸受はどんな特殊軸受けにも対応可能
- テンション検出器としてばかりでなく、ロードセルとしても広範囲に応用可能
LSPの製品スペック
| 型式 | LSP00、LSP01、LSP05、LSP10、LSP01-Z（防爆仕様）、 LSP05-Z（防爆仕様）、LSP10-Z（防爆仕様） |
|---|---|
| 入力 | 入力抵抗：750±10Ω 入力抵抗（バリアボックス接続時）：990±12Ω |
| 出力 | 出力抵抗：750±5Ω 出力抵抗（バリアボックス接続時）：990±7Ω 定格出力：約1.5ｍV/V 定格出力（バリアボックス接続時）：約1.1ｍV/V |
| 使用周囲環境 | 使用温度範囲：0～40℃ 使用湿度範囲：80%以下（結露しないこと） |
| 接続可能機器 | 接続可能テンションメータ ・TCS-550HG 多チャンネルテンションメータ（Model MSM） ・T300 接続可能テンションコントローラー ・C500 |
| 非直線性 | 0.1%R.O |
| ヒステリシス | 0.1%R.O |
| 定格荷重（R.C） （検出器1個当り） |
LSP00：50N LSP01,LSP01-Z：100N LSP05,LSP05-Z：500N LSP10,LSP10-Z：1000N |
| 再現性 | 0.05%R.O |
| 変位量 | 0.08mmR.O |
| 印加電圧 | 検出器単体：10V バリアボックス接続時：10V（±5V） |
| 最大印加電圧 | 検出器単体：15V バリアボックス接続時：12V（±6V） |
| 零点の温度ドリフト | ±0.06%R.O/10℃ |
| 出力の温度ドリフト | ±0.06%LOAD/10℃ |
| 許容過負荷 | 200%R.C |
| 防爆仕様 | 防爆仕様のテンション検出器は以下の型式となります ・LSP01-Z ・LSP05-Z ・LSP10-Z 接続しなければならないツェナーバリア ・バリアボックス：BX2000P ※検出器1個毎にバリアは2個必要です。ライト側・レフト側合せてバリアボックスの中に4個のバリアが取りつけられる構造となっており、1台のテンションメータにつき1台のバリアボックスが対応するという構成になります ※注意）防爆仕様の場合は必ずバリアを接続して下さい |
