MTM

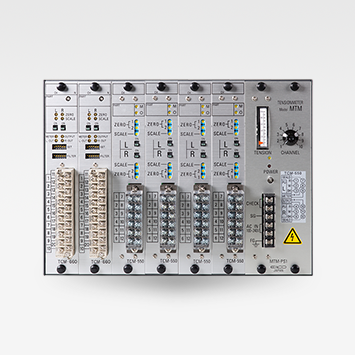

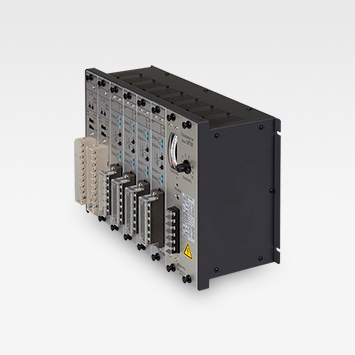

テンションメーター MTM は、紙、布、繊維、フィルム、ゴム、金属などのシート状加工材料の走行中テンションを表示するとともに、記録計、外部メーター等に出力する装置です。
MTMの特徴
- 即納可
- フレーム取付可
- 多チャンネル
- アナログ出力
- 全LA型検出器に対応した多チャンネルテンションメータです。
- 多チャンネル型で、2, 4, 6, 8, 10チャンネルタイプがあります。
- 各チャンネルのテンション値をスイッチにより切替えて、内部メータに表示 させることができます。
- TCM-660型検出基板を使うと、R側，L側のテンション値が別々に出力されます。
MTMの製品スペック
| 型式 | MTM |
|---|---|
| 電源 | 電圧：AC85～264v 周波数：50/60Hz |
| 出力 | ●テンション出力 （トータル出力） 制御出力：0～10v（可変）電圧出力 外部メータ出力：、100μA～１mA（可変）電流出力 （TCM-660型検出基板は、レフト側、ライト側も出力されます） |
| 使用周囲環境 | 使用周囲温度：0～40℃ 使用周囲湿度：80%以下（結露のないこと） |
| 質量 | 5.7Kg（10CHの場合） |
| 寸法(W×H×D) | 2CH用：184×236×123mm（端子台含む150.5mm） 4CH用：264×236×123mm（端子台含む150.5mm） 6CH用：344×236×123mm（端子台含む150.5mm） 8CH用：424×236×123mm（端子台含む150.5mm） 10CH用：504×236×123mm（端子台含む150.5mm） |
| 応答周波数 | 制御出力： 1.7Hz/-3db |
| 精度 | 直線性：±1.0% 温度ドリフト：±0.05%/℃ |
| 塗装色 | 黒色 |
| 接続可能機器 | LA型テンション検出器 |
| 消費電力 | 30VA以下（10CHの場合） |
