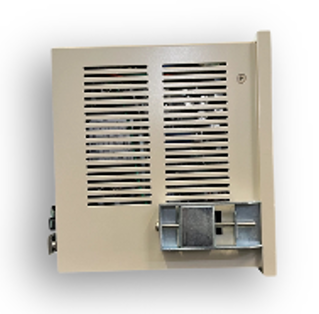

C700
テンションコントローラー C700 は、紙、布、繊維、フィルム、ゴム、金属などのシート状加工材料の走行中テンションを制御する装置です
設定を変更することにより、巻出制御、フィード制御、巻取制御など様々な機械構成に適したコントローラーとして使用することができます。
C700の特徴
- 即納可
- コンパクト
- 扉取付可
- アナログ出力
- C500上位互換
- ブレーキ、クラッチ、電空変換器、モーターを用いた巻出、フィード、巻取部の制御に対応
- LSPシリーズ、LBシリーズ、LAシリーズのテンション検出器の使用が可能
- テンションピックアップによる制御以外にダンサー制御にも対応
- テンション検出器による制御以外にダンサー制御にも対応
- ラインスピードや巻径を検出する機能を使い、柔軟な制御が可能
- PLCなどの上位機器とリンクしての運転が可能
- 液晶パネルにタッチパネルを採用し、操作性が従来機C500(以下C500)より向上
- IoT機能搭載 ※1
- 豊富なI/Oを実装
- C500と互換性あり
C700の製品スペック
| 型式 | C700 |
|---|---|
| 電源 | 電圧：AC85～264V 周波数：50/60Hz |
| 入力 | ●デジタル入力 8点 DC24V、5mA、ソース入力 ●アナログ入力 6点 直流電圧入力：コモン共通、ボリューム用電源有り -10V～+10V（入力インピーダンス100kΩ） |
| 出力 | ●デジタル出力 8点 DC24V、100mA、シンク出力 ●アナログ出力 テンション出力・ダンサー出力及び制御出力などに使用 ・アナログ電圧電流切替出力：4点 コモン共通 -10V～+10V（最大10mA） -1mA～+1mA（最大10V）切替 ・アナログ電圧出力：4点 -10V～+10V（最大10mA） ただしパワー出力及び4～20mA出力回路と同一信号源 |
| 使用周囲環境 | 使用周囲温度：０～５０℃ |
| 質量 | 3.3Kg |
| 寸法(W×H×D) | 200 x 160 x 150mm 取付穴寸法（WxH）:192 x 152 mm |
| 接続可能機器 | ●テンション検出器 ・LA型とLＳP型、LB型、いずれのテンションピックアップも使用可能 ・両持両側検出、両持片側検出、片持検出方式に対応 ・オートゼロ、オートスケール機能付き ・トータル、レフト及びライト側を別々にアナログ出力可能 |
| 消費電力 | 最大200VA |
| 制御対象 | ・ブレーキ、クラッチ、電空変換器を使った巻出・フィード・巻取制御に対応 ・フィード部はモーターを使った制御にも対応 ・テンション制御に加えダンサー制御にも対応 |
| ＩｏＴ機能 ※1 | イーサネット通信標準搭載 PC上の専用ソフト(エンジニアリングツール)を使ってテンション値の パラメータ設定、モニタ、ロギング可能（ロギングは有償） ※1 IoT機能は2025年12月の搭載予定です。現在はご使用できません。 |
